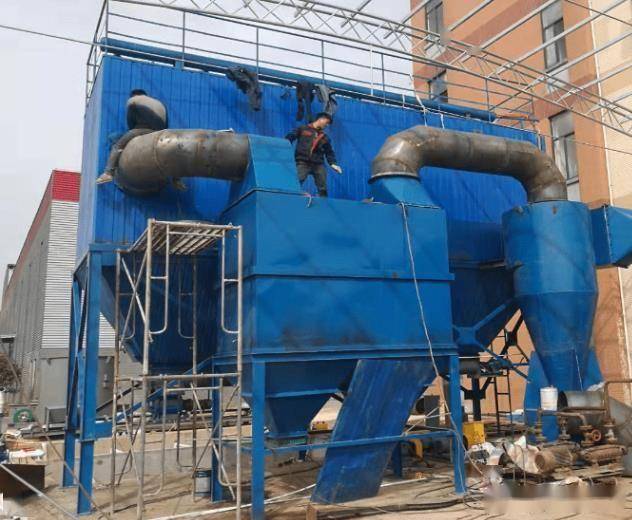

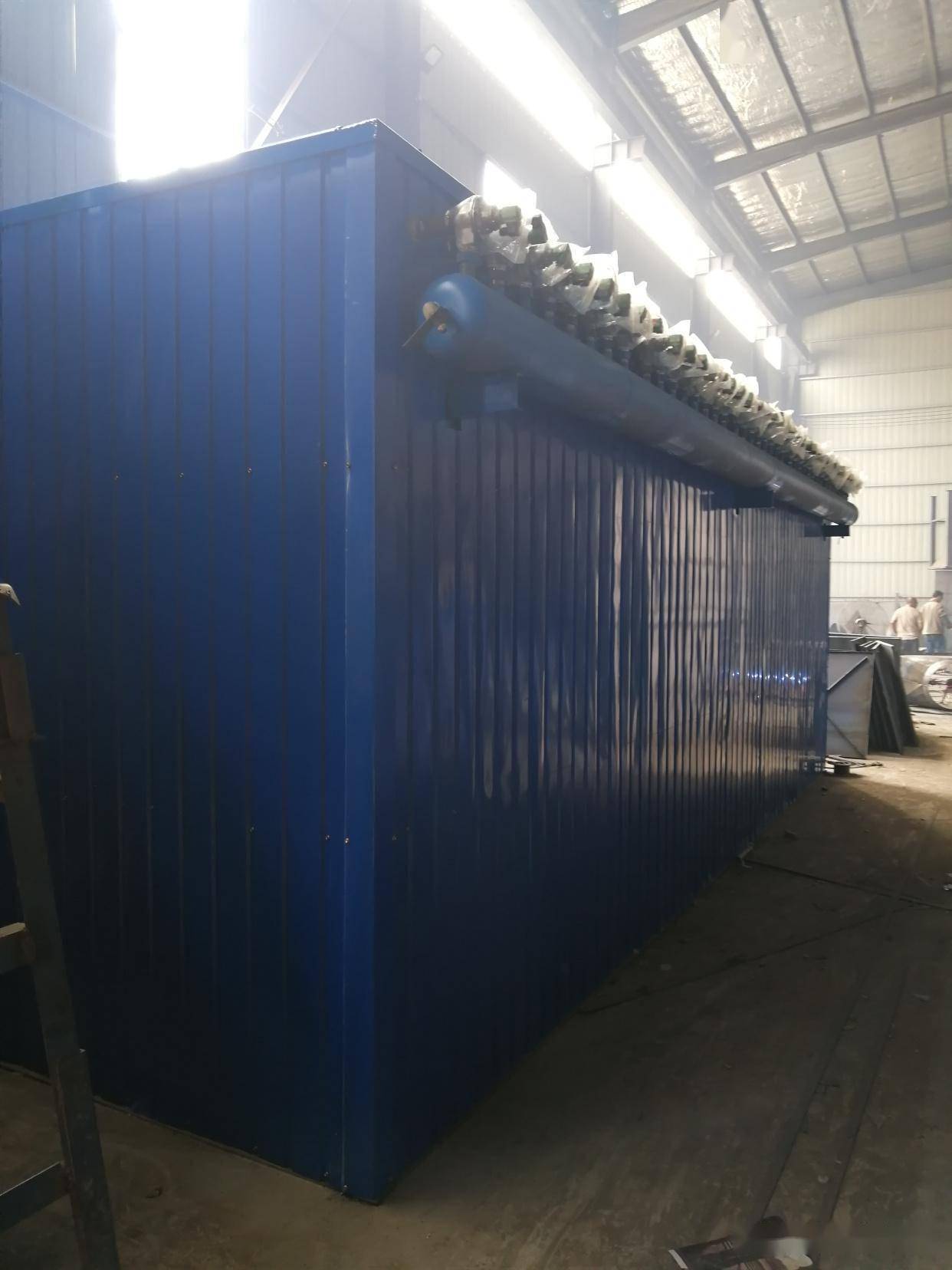

10噸鍋爐除塵器概述
一、裝置總體構成
10噸鍋爐除塵器作為保障鍋爐煙氣達標排放的關鍵環保裝置，其整體結構完整且功能完備鍋爐。該除塵器主要由核心功能部件與輔助裝置兩大部分構成。
核心功能部件涵蓋上箱體、中箱體、灰鬥、導流板、支架、濾袋元件、噴吹裝置、離線閥、卸灰裝置以及檢測、控制系統等鍋爐。上箱體作為潔淨氣體的排出通道與部分控制元件的安裝載體，承擔著氣體彙集與控制指令執行的重要任務；中箱體是粉塵過濾的核心區域，濾袋元件在此完成對含塵氣體的淨化；灰鬥用於收集分離出的粉塵，確保其有序排放；導流板則透過科學設計，引導含塵氣體合理流動，實現大顆粒粉塵的初步分離；支架為整個除塵器提供穩固支撐，保障裝置執行安全；噴吹裝置是清灰過程的關鍵執行部件，透過脈衝噴吹實現濾袋的高效清灰；離線閥可實現特定倉室的離線操作，便於檢修與維護；卸灰裝置確保灰鬥內粉塵的順利排出；檢測、控制系統則即時監測裝置執行引數，並根據預設程式精準控制各部件動作，保障裝置穩定執行。
輔助裝置包括檢修平臺、照明系統、檢修電源等鍋爐。檢修平臺為操作人員提供了安全、便捷的檢修作業空間；照明系統保障了裝置內部及周邊區域在各種工況下的良好照明條件，便於操作與檢修；檢修電源為檢修過程中的各類電動工具提供電力支援，提高檢修效率。
二、工作原理
含塵氣體經進風煙道各入口閥有序進入各單元箱體鍋爐。在箱體內部精心設計的導流系統引導下，氣流發生合理轉向與分佈。大顆粒粉塵由於自身重力及慣性作用，在導流過程中與氣流分離，直接落入灰鬥，實現初步除塵。其餘粒徑較小的粉塵則隨氣流繼續前行，進入中箱體過濾區。
在過濾區，濾袋元件發揮著核心過濾作用鍋爐。含塵氣體從濾袋外部穿過濾袋，粉塵被阻留在濾袋錶面，而潔淨空氣則透過濾袋進入濾袋內部，隨後經上箱體、提升閥、出風煙道排出除塵器。排出後的潔淨氣體經風機加壓後，透過煙囪直接排放至大氣中，滿足環保排放要求。
隨著過濾工況的持續進行，濾袋錶面會逐漸積累一定厚度的粉塵層鍋爐。當粉塵積累達到設定量時，清灰控制裝置發揮作用。該裝置可根據實際需求，透過差壓、定時或手動控制方式，按預先設定的程式精準控制當前單元離線。離線後，電磁脈衝閥開啟，高壓氣體瞬間噴入濾袋，使濾袋產生徑向變形。這種變形產生的衝擊力能夠迅速抖落濾袋錶面的粉塵，實現濾袋的線上清灰，恢復濾袋的過濾效能。落入灰鬥中的粉塵，透過倉泵輸送至氣力輸灰系統，進行後續處理與處置。
展開全文
三、結構特點
本10噸鍋爐脈衝除塵器採用外濾式設計理念，即含塵氣體在濾袋外部流動，潔淨空氣在濾袋內部彙集後排出，袋口朝上佈置鍋爐。這種設計結構具有諸多優勢，能夠有效提高除塵效率與裝置執行的穩定性。
在清灰功能方面，該除塵器具備靈活多樣的控制方式鍋爐。可利用差壓、定時或手動功能對線上清灰倉室進行精準控制。當檢測到濾袋前後差壓達到設定值，或達到預設的定時清灰時間，或操作人員手動發出清灰指令時，系統自動啟動脈衝噴吹閥噴吹。高壓氣體瞬間釋放，使濾袋產生快速徑向變形，形成強烈的振動與衝擊，從而高效抖落濾袋上的灰塵，確保濾袋始終保持良好的過濾效能。
此外，除塵器充分考慮了裝置檢修與維護的便利性，設計了完善的離線檢修功能鍋爐。在需要對特定倉室進行檢修時，可透過操作離線閥將該倉室與主氣流隔離，使檢修工作在相對獨立、安全的環境下進行，避免了因裝置執行對檢修人員造成的安全風險，同時也減少了檢修過程對整體裝置執行的影響，提高了裝置的可維護性與使用效率。
綜上所述，10噸鍋爐除塵器憑藉其科學合理的結構組成、高效可靠的工作原理以及獨具特色的結構設計，在鍋爐煙氣除塵領域發揮著重要作用，為保障鍋爐穩定執行與環境空氣質量提供了有力支援鍋爐。
